Аналіз причин та рішень для самовиводження гідравлічного циліндра в гідравлічній системі?

Ознайомити

Гідравлічні циліндризазвичай використовуються приводи в гідравлічних системах. Їх оперативна стабільність безпосередньо впливає на продуктивність усієї системи. Сьогодні обговоримо спільні проблеми з гідравлічною експлуатацією циліндрів. Чому вони часто опускаються самостійно, коли замикаються? По -перше, давайте обговоримо структуру та принцип роботи гідравлічних циліндрів.

1. Структура гідравлічної циліндра та принцип роботи

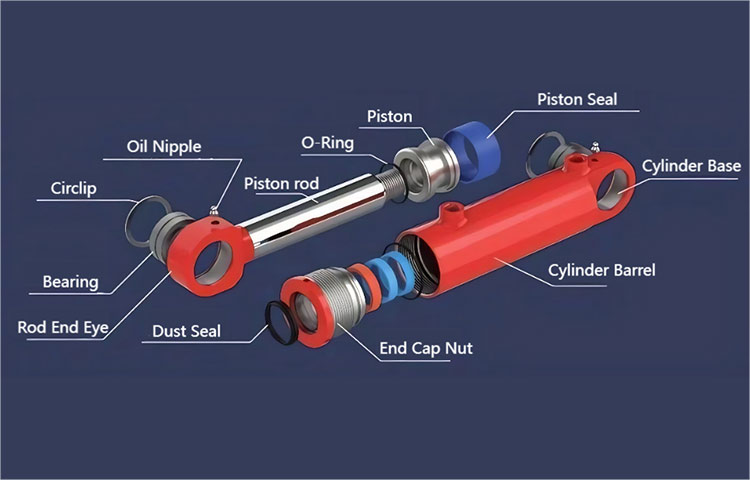

A гідравлічний циліндрЗазвичай складається з кришки заднього кінця, циліндрової бочки, поршневого стрижня, поршневого вузла та ковпачка переднього кінця. Щоб запобігти витоку масла від циліндра або від камери високого тиску до камери низького тиску, ущільнювачів встановлюються між бочкою циліндрів і кінцевою ковпачком, поршням і поршням, поршням і бочкою циліндрів, а також поршневим стрижнем і переднім кінцем. На зовнішній стороні переднього кінця встановлено пиловий захист. Щоб не вдарити поршня головку циліндра при швидко втягуванні до кінця його ходу, в кінці гідравлічного циліндра встановлюється буферний пристрій. Також може знадобитися вихлопний пристрій.

Альт. Гідравлічна структура циліндрів

2. Загальна схема гідравлічного циліндра

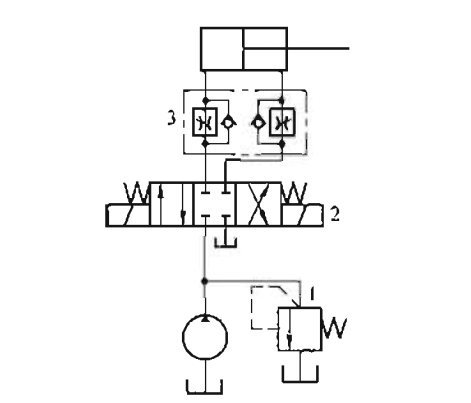

У гідравлічній системі, коли гідравлічний циліндр поширюється на певну довжину, йому більше не потрібно рухатися і потрібно лише в певному положенні протягом певного періоду часу. У цей момент для утримання циліндра може бути використаний клапан керування або гідравлічний замок. Загальний гідравлічний ланцюг такий:

alt.hydraulic Cylinder ланцюг

3. Аналіз причин, чому гідравлічний циліндр спуститься автоматично

Поршневий стриженьгідравлічний циліндрвідтягується під дією зовнішньої сили. Відповідно до структури та принципу роботи гідравлічного циліндра, ми можемо проаналізувати, що основна причина втягування гідравлічного циліндра полягає в тому, що об'єм гідравлічної олії в камері без стрижня зменшився. Можливі причини зменшення об'єму гідравлічної олії в камері без стрижня є причинами, через які гідравлічний циліндр спуститься автоматично:

(1) Внутрішній витік гідравлічного циліндра. Масло в бездужній камері гідравлічного циліндра стікає в камеру стрижня через ущільнювача поршня.

(2) витоки на задньому кінці кришки гідравлічного циліндра. Гідравлічна олія в безжалісній камері просочується зовні через задній кришку. Це зовнішній витік і його легко перевірити.

(3) Гідравлічна олія в безжалісній камері протікає через масляний порт. Це можна розділити на кілька ситуацій:

а) витік масла з масляної труби або гідравлічної нафтової труби. Це також зовнішній витік і його легко перевірити.

b) У ланцюзі, що використовує нейтральний блокування зворотного клапана, зворотний клапан може бути повністю повернутий у нейтральне положення, або нейтральне ущільнення може бути поганим.

c) У ланцюзі, що використовує гідравлічний замок, гідравлічне блокування може бути пошкоджене або нейтральне положення реверсування клапана може бути неправильно обране. (4) Витік масла з гідравлічної бочки циліндра також вважається зовнішнім витоком, що легко спостерігати, і можливість, як правило, дуже мала.

4. Рішення

(1) Внутрішній витік гідравлічного циліндра може бути викликаний старінням кільця ущільнення. Кільце ущільнювача потрібно замінити або необхідно переробити більш розумну герметичну структуру.

(2) Те саме стосується витоку кришки заднього кінця гідравлічного циліндра. Печатку потрібно замінити або необхідно переробити більш розумну герметичну структуру.

(3) Коли масляна труба протікає масло, перевірте, чи пошкоджено кільце для ущільнення суглоба. Замініть ущільнення або замініть стик.

(4) У ланцюзі, використовуючи центральний замок клапана, центральний ущільнювач не є хорошим. Як правило, це викликано плямами нафти або іншими домішками, які змушують ядро ​​клапана не рухатися на місце, або пружина застрягла або зламана, внаслідок чого воно не може повернутися до центрального положення. Професійний персонал повинен відремонтувати або замінити обертовий клапан. Якщо вимога до технічного обслуговування тиску відносно висока, ви можете розглянути можливість заміни гідравлічного замку.

(5) У ланцюзі, заблокованому гідравлічним блокуванням, нейтральний функціональний клапан із закритими портами A і B не може бути використаний, оскільки закриття портів A і B може призвести до того, що гідравлічний контроль односторонній клапан все ще відкривається в обох напрямках і не відіграває роль фіксації. Крім того, гідравлічна пружинна поломка або домішки також можуть спричинити повне закриття гідравлічного замку, що призводить до витоку.

Резюме

Гідравлічні циліндриє критичними приводами в гідравлічних системах, і їх стабільність є важливою для продуктивності системи. Поширеною проблемою є небажаний самовираз гідравлічних циліндрів при зафіксованому положенні. Ця проблема виникає внаслідок внутрішнього або зовнішнього витоку, таких як збій ущільнення в циліндрі, витоки на кінці обкладинки або гідравлічне масло, що витікає через масляний порт. Крім того, неправильне функціонування клапанів керування спрямованими або гідравлічні замки - наприклад, як неповне нейтральне позиціонування, зношування ущільнення або неправильний вибір клапана - може сприяти цій проблемі. Рішення включають заміну пошкоджених ущільнювачів, ремонт або заміну несправних клапанів, забезпечення належного вибору гідравлічного блокування та підтримання чистоти системи для запобігання забрудненню. Звернення цих факторів забезпечує надійну функціонування гідравлічних циліндрів та запобігає непередбачуваному руху.
