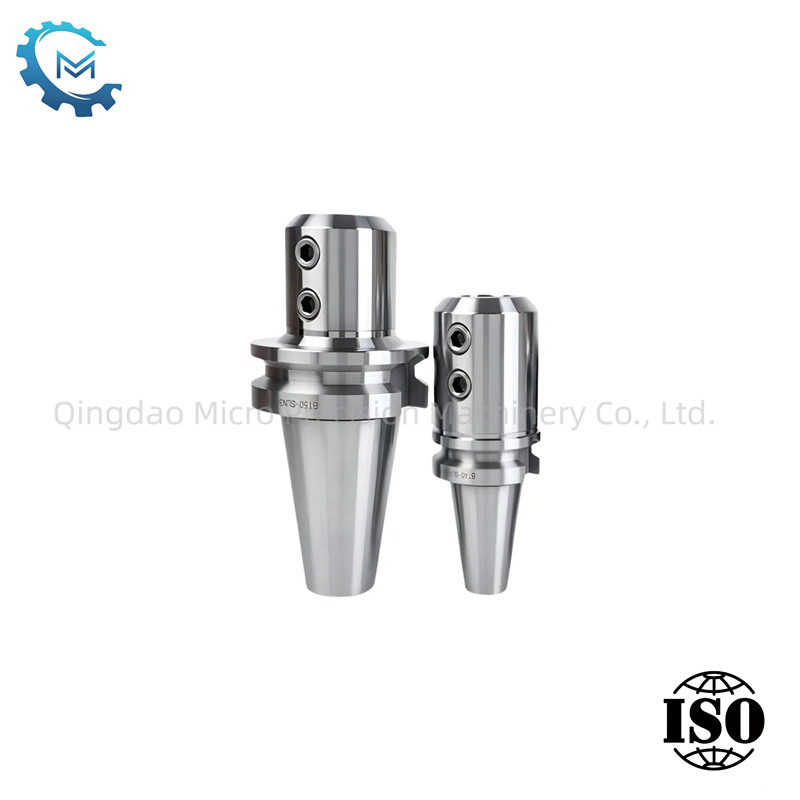

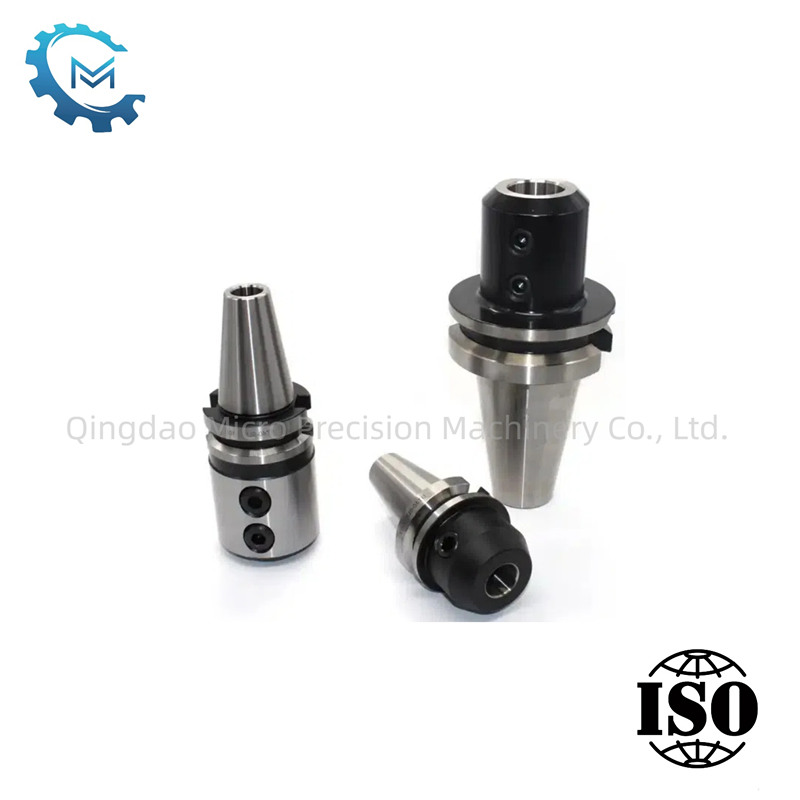

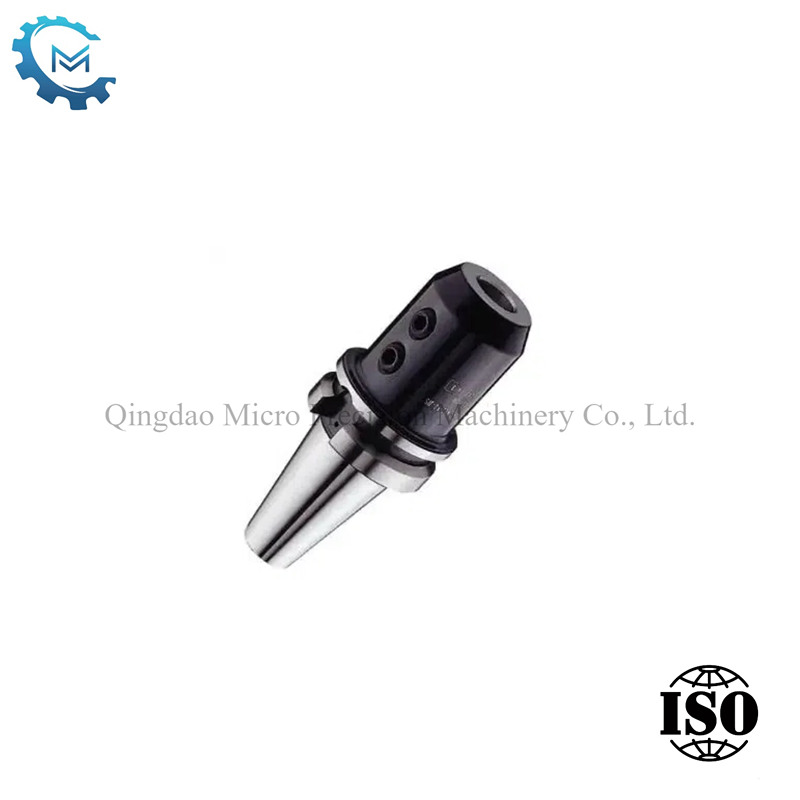

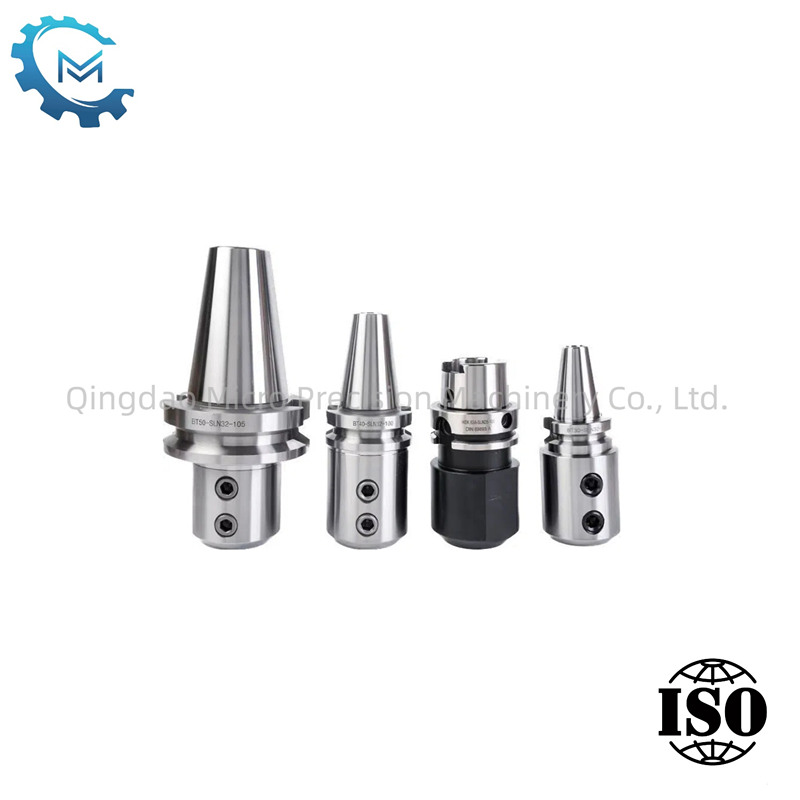

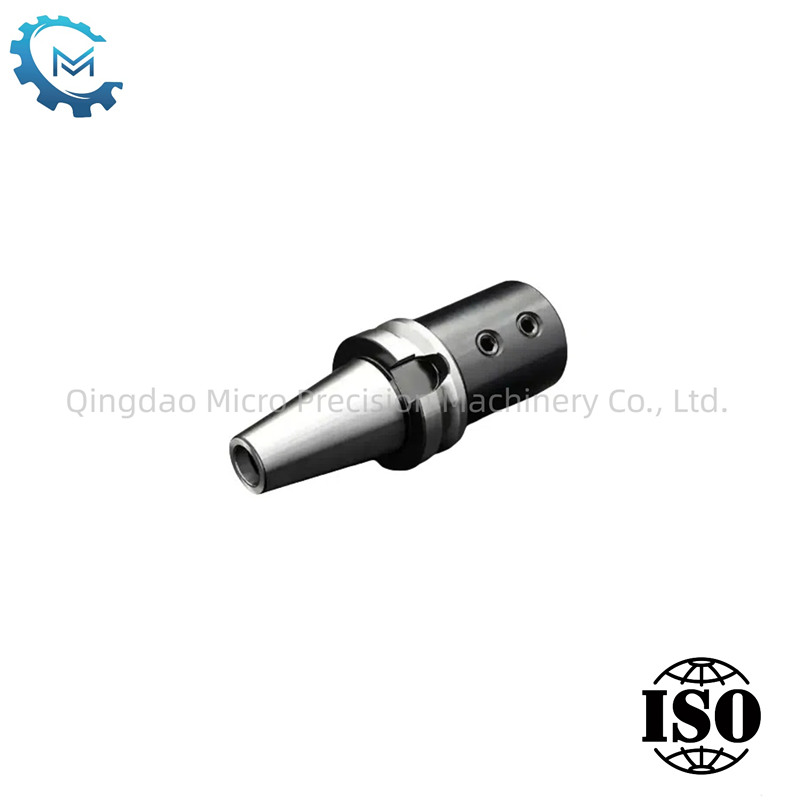

Власник інструментів бічного блокування - це загальний тип власника ріжучого інструменту, який широко використовується в різних машинах ЧПУ. Він зафіксований поруч із фіксаційними гвинтами, легко розбирається та збирається, з високою точністю та силою затискача. Він підходить для важких процесів різання. Він також називається власниками або адаптерами End Mill. Власник інструментів може бути налаштований на різні розміри, як вимога клієнта.
Власник інструменту для бічного блокування захищає ріжучий інструмент, затягуючи бічні гвинти, досягаючи затискачів інструментів, його також називають тримачами або адаптерами. В основному він використовується для грубої обробки інструментів з сплющеними хвостовками, такими як свердла та фрезерні різаки. Цей власник інструменту підходить для додатків, що потребують високошвидкісних та високоточних процесів фрезерування.
Замовлення №DIN69871.A × D-L1 | L | D | D1 | L2 | L3 | Wt (kg) |
DIN69871.a30 × 6-50 | 97.8 | 25 | 31.75 | 18 | 0.58 | |
DIN69871.a30 × 8-50 | 97.8 | 28 | 31.75 | 18 | 0.64 | |
DIN69871.a30 × 10-50 | 97.8 | 35 | 31.75 | 20 | 0.72 | |
DIN69871.30 × 12-50 | 97.8 | 42 | 31.75 | 22.5 | 0.8 | |
DIN69871.30 × 16-63 | 110.8 | 48 | 31.75 | 24 | 0.96 | |
DIN69871.A40 × 6-50 | 118.4 | 25 | 44.45 | 18 | 0.92 | |
DIN69871.A40 × 8-50 | 118.4 | 28 | 44.45 | 18 | 0.96 | |
DIN69871.A40 × 10-50 | 118.4 | 35 | 44.45 | 20 | 2 | |
DIN69871.A40 × 12-50 | 118.4 | 42 | 44.45 | 22.5 | 1.12 | |
DIN69871.A40 × 14-50 | 118.4 | 44 | 44.45 | 22.5 | 1.12 | |
DIN69871.A40 × 16-63 | 131.4 | 48 | 44.45 | 24 | 1.2 | |
DIN69871.A40 × 18-63 | 131.4 | 50 | 44.45 | 24 | 1.2 | |
DIN69871.A40 × 20-63 | 131.4 | 52 | 44.45 | 25 | 1.32 | |
DIN69871.A40 × 25-100 | 168.4 | 65 | 44.45 | 24 | 25 | 2.04 |
DIN69871.A40 × 32-100 | 168.4 | 72 | 44.45 | 24 | 28 | 2.24 |
DIN69871.A40 × 40-120 | 188.4 | 90 | 44.45 | 30 | 32 | 2.4 |
DIN69871.50 × 6-63 | 164.75 | 25 | 69.85 | 18 | 3.3 | |
DIN69871.50 × 8-63 | 164.75 | 28 | 69.85 | 18 | 3.4 | |
DIN69871.A50 × 10-63 | 164.75 | 35 | 69.85 | 20 | 3.42 | |
DIN69871.A50 × 12-63 | 164.75 | 42 | 69.85 | 22.5 | 3.42 | |
DIN69871.A50 × 14-63 | 164.75 | 44 | 69.85 | 22.5 | 3.44 | |
DIN69871.A50 × 16-63 | 164.75 | 48 | 69.85 | 24 | 3.46 | |
DIN69871A50 × 18-63 | 164.75 | 50 | 69.85 | 24 | 3.48 | |
DIN69871.50 × 20-63 | 164.75 | 52 | 69.85 | 25 | 4.24 | |
DIN69871.A50 × 25-80 | 181.75 | 65 | 69.85 | 24 | 25 | 4.4 |
DIN69871.A40 × 32-100 | 201.75 | 72 | 69.85 | 24 | 28 | 4.52 |
DIN69871.A40 × 40-120 | 221.75 | 90 | 69.85 | 30 | 32 | 4.72 |
Передній конусник і задній внутрішній отвір корпусу тримача інструменту обробляються, щоб забезпечити розмірність розмірів та шорсткість поверхні.
