Сальник серії RS

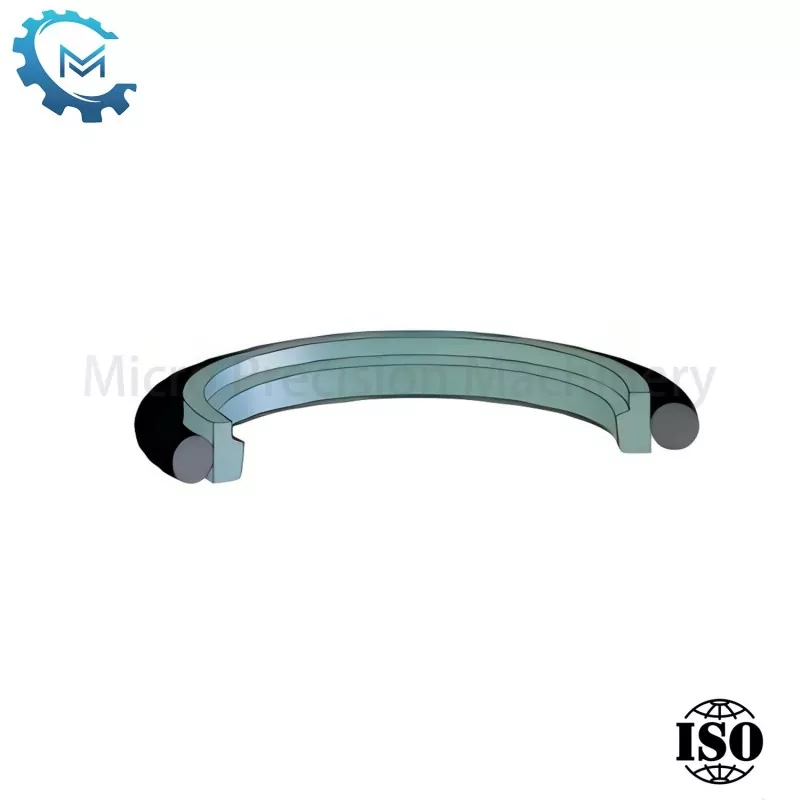

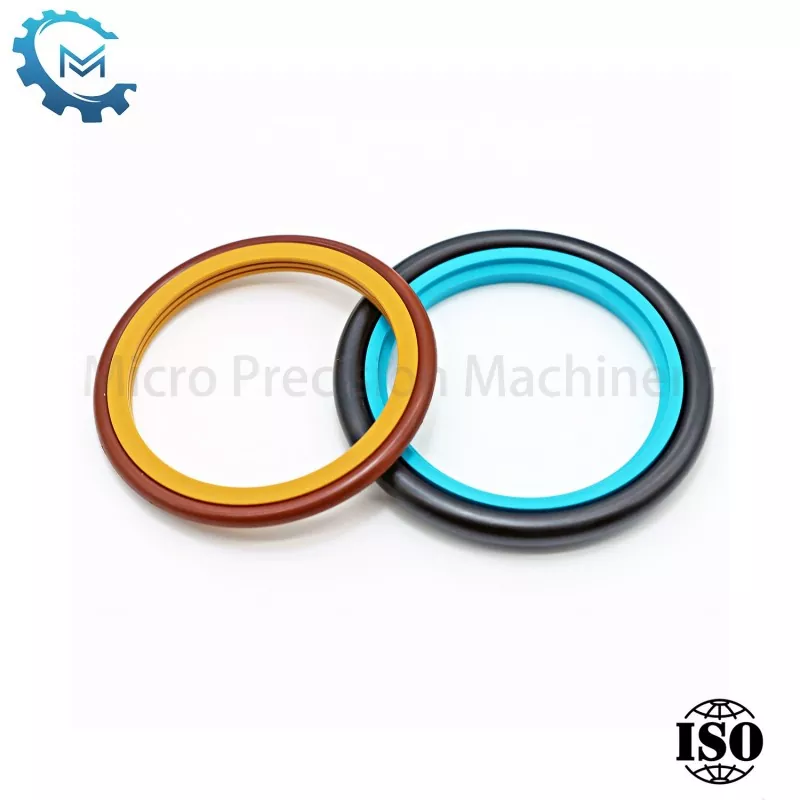

Масляне ущільнення серії RS, також відоме як одностороннє ущільнювальне кільце поршневого штока, складається з протизносного кільця з політетрафторетилену PTFE та гумового ущільнювального кільця O-типу. Кільце O-типу забезпечує еластичність для компенсації зносу ступінчастого кільця з PTFE та має лише односторонній ефект ущільнення.

Надіслати запит

Опис продукту

Ущільнення односторонньої дії для поршневих штоків у гідравлічних циліндрах є ключовими компонентами. Ці ущільнення призначені для запобігання витоку рідини в одному напрямку. Вони працюють, створюючи щільний бар’єр між поршневим штоком і корпусом циліндра.

Належне встановлення та технічне обслуговування цих ущільнень є важливими. Регулярна перевірка на знос і пошкодження допомагає забезпечити безперебійну роботу гідравлічного циліндра без втрати рідини. При правильній роботі ущільнювачі штока поршня одноразової дії сприяють загальній продуктивності та надійності гідравлічного обладнання.

Параметри продукту:

Характеристики поверхні канавок:

Закінчити	Rtmax (um)	Ра (гм)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

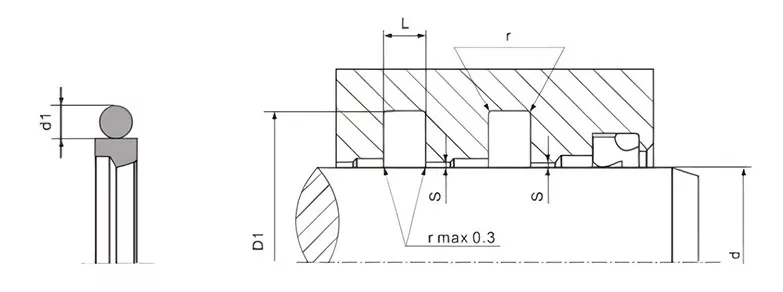

Діаметр валу	Нижній діаметр	Ширина	Заокруглений кут	Smax*			Ущільнювальне кільце
Df8/h9	D1 H9	L+0,2	r	10 МПа	20 МПа	40 МПа	d1
3-7,9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	Д+38,0	13.8	3.0	1.00	0.70	0.60	12.00
