Типи та характеристики власників верстатів CNC？

Вступ

У полі точної обробкиЧАС, Власники інструментів - це ключові компоненти, які з'єднують інструменти та верстат. Як компанія, що спеціалізується на обробці ЧПУ, ми добре знаємо, що різні типи власників інструментів мають глибокий вплив на ефективність, точність та якість. Дозвольте познайомити вас із загальними типамиВласники машин CNCта їх унікальні характеристики детально.

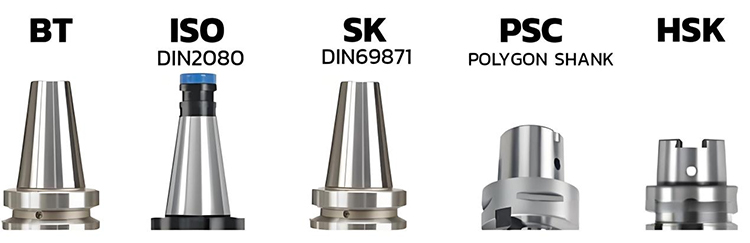

Власники інструментів, як правило, поділяються на дві категорії відповідно до конусу отвору інструменту шпинделя центрального центрального:

1. Універсальний власник інструментів із шпинделем коніком 7:24

Володер інструментів 7:24 використовує окрему конусну поверхню для позиціонування, а ручка конуса довша. Поверхня конуса одночасно виконує дві функції: розташування власника інструменту відносно центру шпинделя та передавання крутного моменту через силу затягування.

Універсальний власник інструментів із конусом 7: 24. Зазвичай існує п’ять стандартів та технічних характеристик:

(1) Міжнародний стандарт IS0 7388-1 (скорочено як IV або ІТ)

Особливості:

Висока універсальність, може бути встановлена на DIN 69871 та ANSI/ASME Spindle Taper Taper.

(2) Німецький стандарт DIN 69871, китайський стандарт GB10944

(скорочено як JT, SK, DIN, DAT або DV)

Особливості:

Розміри встановлення такі ж, як і у власників інструментів ISO 7388-1, але значення D4 більша, що може спричинити перешкоди встановлення.

(3) Американський стандарт ANSI B5.50

Особливості:

У нього не вистачає клинового виїмки і не можна встановити на верстатах DIN 69871 та ISO 7388-1, але останні два можна встановити на ньому.

(4) Японський стандартний JIS B6339, (MAS BT, називають BT)

Особливості:

Компанія BT Toolder Taper коротший, ніж попередні три власники інструментів, а розміри встановлення різні, тому їх неможливо замінити. Симетрична структура робить її більш стійкою на високих швидкостях, ніж інші три власники інструментів.

(5) Німецький стандарт DIN 2080 (скорочено як NT або ST)

Метод напруги: Власник інструментів NT типу затягнутий тягачем на традиційному верстаті, також відомому як ST у Китаї

2. Власник інструментів з шпинделем конуском 1:10

(1) Толощик інструментів HSK

Володачі вакуумних інструментів HSK можуть підвищити жорсткість та стабільність системи та точність продукту під час швидкісної обробки та скоротити час заміни інструменту, відіграючи важливу роль у швидкісній обробці.

Володі інструментів HSK доступні в різних специфікаціях, таких як A, B, C, D, E та F. Серед них, A, E і F, зазвичай використовуються в обробних центрах (автоматична зміна інструменту).

Особливості: Він має конус 1:10 і приймає двосторонню конструкцію контакту (тобто, конус та кінцеве обличчя одночасно контактують), забезпечуючи більш високу жорсткість та точність, особливо придатні для високошвидкісних середовищ різання.

(2) PSC Taper Shank (ISO26623)

Використовує коротку конструкцію конуса (зазвичай 1:10 конуса), але лише підключається до шпинделя через контакт поверхні конуса. Деякі моделі можуть поєднувати кінцевий контакт обличчя для підвищення жорсткості.

Мета проектування-зменшити зміну кліренсу поверхні конусу, спричиненої відцентровою силою під час високошвидкісного обертання, але метод його розташування простіший, ніж HSK, і в основному покладається на силу тертя поверхні конусу.

Висновок

Як виробникВласники машин CNC, ми завжди прагнемо надати користувачам високоякісні продукти з високопродуктивними інструментами. Тому ми продовжуємо оптимізувати дизайн продуктів та збагачувати категорії продуктів, щоб забезпечити, щоб кожна ручка інструменту може працювати в кращому випадку в обробці ЧПУ, допомагаючи користувачам досягти ефективних та точних цілей обробки.
