Чи слід встановлювати клапан полегшення до або після зворотного клапана?

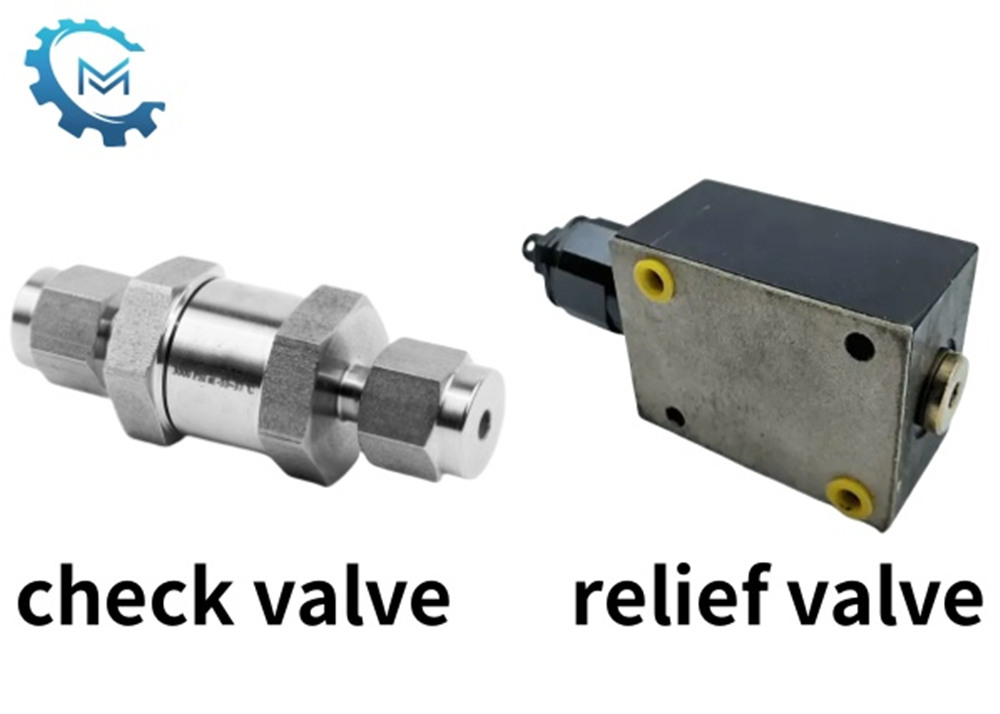

Як виробник гідравлічного обладнання, ми часто думаємо про порядок встановлення клапанів полегшення та зворотні клапани під час проектування гідравлічних систем. Обидва клапани відіграють важливу роль у гідравлічних системах. Клапан рельєфу в основному використовується для захисту системи від пошкоджень, спричинених надмірним тиском, тоді як зворотний клапан використовується для запобігання зворотного потоку нафти.

Чому клапан полегшення часто вгору відконтролювати клапан?

Коли клапан рельєфу використовується як основний клапан контрольного тиску системи, він зазвичай з'єднаний паралельно на виході гідравлічного насоса та перед зворотним клапаном. У цей час клапан рельєфу безпосередньо відстежує та обмежує вихідний тиск насоса для запобігання надмірного тиску, спричиненого раптовими змінами навантаження або блокуванням системи та захисту безпеки насоса та трубопроводу. Це правило заліза походить від основної логіки безпеки гідравлічної системи: вихід тиску масляним насосом може входити в ланцюг приводу, керовану зворотний клапан після проходження через клапан рельєфу. Цей макет гарантує, що коли тиск системного тиску перевищує встановлене значення, клапан рельєфу може негайно направити надлишок потік назад до нафтового резервуара, щоб уникнути сплеску тиску, які пошкоджують трубопроводи або компоненти.

Винятки для спеціальних ситуацій

За певних умов праці, переповнений клапан потрібно розмістити після зворотного клапана. Наприклад, у гідравлічному замикаючому ланцюзі незалежний клапан переповнення часто вимагається за фіксованим пристроєм, що складається з двох гідравлічно керованих зворотних клапанів. Ця конструкція не тільки забезпечує надійне блокування приводу, але й може самостійно контролювати ударний тиск під час розблокування.

Інший приклад - ланцюг живлення масла деяких акумуляторів. Коли необхідно захистити компоненти акумулятора вниз за течією, переповнений клапан повинен бути встановлений після зворотного клапана. У цей час зворотний клапан може запобігти поверненню енергії акумулятора назад, тоді як наступний клапан переповнення контролює тиск робочої камери в усі часи, утворюючи подвійний механізм захисту.

Висновок

Якблок клапанаВиробник, ми добре знаємо, що належний вибір послідовності встановлення клапанів та зворотних клапанів має вирішальне значення для стабільної роботи гідравлічної системи та захисту компонентів. Розробляючи гідравлічну систему, ми всебічно розглянемо баланс усієї гідравлічної системи на основі конкретних потреб та сценаріїв застосування системи та правильно виберіть послідовність встановлення, щоб переконатися, що гідравлічна система може працювати безпечно та ефективно.
