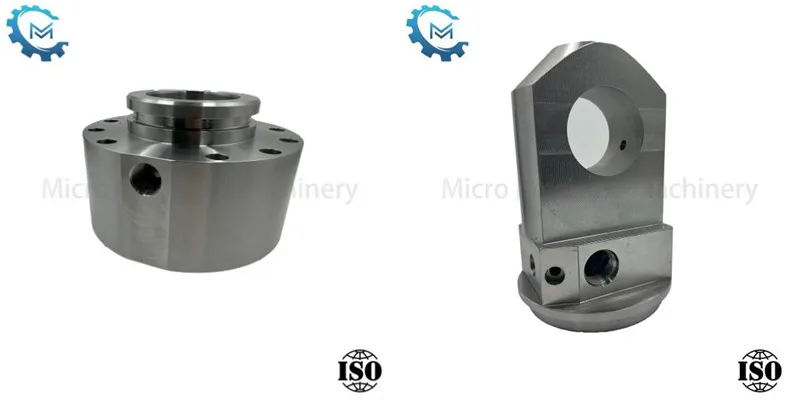

Яка різниця між зібраним кінцем основи циліндра та зварним кінцем основи циліндра?

Як виробникгідравлічні циліндри, Qingdao Micro Precision Machinery Co., Ltd.зобов’язаний забезпечити клієнтам високоякісні гідравлічні продукти циліндрів. У процесі виробництва процес підключення бази циліндрів є одним із ключових ланок, а складання бази циліндрів та зварювання бази циліндрів - це два загальні методи з'єднання. Ці два процеси мають власні характеристики та підходять для різних сценаріїв застосування.

1. Основна відмінність

Метод з'єднання: зібранийбаза циліндразакріплюється на основі циліндра та циліндрової бочки за допомогою механічних засобів, таких як болти, фланці та затискачі. Зварену основу циліндра зварюють до бази циліндрів і циліндрову бочку за допомогою процесів зварювання (зварювання TIG, занурене дугове зварювання тощо).

Розбирання: Зібрана основа циліндра розбирається для легкого ремонту або заміни деталей. Зварена основа циліндра не розбирається і її потрібно замінити в цілому або скоротити для ремонту.

Герметизація: Зібрана база циліндрів покладається на ущільнювачі (наприклад, ущільнювачі та прокладки), і існує ризик витоку (особливо під високим тиском або коли ущільнювачі старіють). Зварений зварний зварний зварний зварений безпосередньо утворює ущільнювач із низьким ризиком витоку, і більше підходить для середовищ високого тиску.

Сила та жорсткість: Зібрана основа циліндра обмежена силою болтів/фланців і має слабкий опір ударів. Зварена база циліндрів має високу загальну міцність на структурну і є більш стійкою до впливу та деформації.

2. Аналіз конкретних відмінностей

(1) Структурні та процесові вимоги

Збір бази циліндра

Ключовий процес: Кінець циліндра потрібно обробляти з ними або фланцевими отворами (вимоги до точності IT7). Попереднє завантаження болта потрібно точно контролювати (наприклад, крутний момент болта M24 200-250n · м).

Дизайн ущільнення: на герметичній канавці необхідно встановити на поверхні суглоба, а ущільнювальне кільце потрібно встановити (матеріали, які зазвичай використовуються,-NBR або Fluororubber).

Зварювання основи циліндра

Основний процес: Скос потрібно очистити перед зварюванням (без плям нафти або іржі). Параметри зварювання суворо контролюються (наприклад, струм 180-220a, поточний газ аргону 10-15 л/хв). Відпал стресу необхідне після зварювання (600-650 ℃ протягом 2 годин).

(2) Порівняння продуктивності

Максимальний тиск зібраної бази циліндрів становить ≤25 мПа (залежно від міцності ущільнення та болтів, а зварна база циліндра - ≥35 мПа (міцність зварного шва близько до основного матеріалу).

Опір втому, болти зібраної основи циліндра легко послабити і їх потрібно регулярно перевіряти; Загальна структура зварної бази циліндра стабільна і має тривалий термін втоми.

(3) приклади сценарію застосування

Застосовувані сценарії для зібраної бази циліндрів

Машина Гідравлічна система: Низький тиск (10-15 мпА), ущільнювачів потрібно регулярно замінювати.

Тест -лавка: вимагає швидкого розбирання, щоб регулювати довжину циліндра або замінити аксесуари.

Недостатнє обладнання: зменшує інвестиції в зварювальні процеси, такі як гідравлічні циліндри для сільськогосподарської техніки.

Застосовувані сценарії для звареної бази циліндрів

Екскаватор гідравлічний циліндр: витримує часті навантаження на удар (наприклад, розкопки гірських порід) і вимагає структури високої жорсткості.

Металургійний руховий комбінат: висока температура та високий тиск (температура масла ≥80 ℃, тиск 30 мпА), покладаючись на герметизацію зварювання.

Глибоко-морське обладнання: При високому гідростатичному тиску надійність звареної конструкції краща, ніж механічне з'єднання.

Висновок

Коротше кажучи, чи зварює цебаза циліндраАбо складаючи базу циліндрів, ми прагнемо забезпечити якість та продуктивність продуктів за допомогою передових технологій та процесів.
