Які принципи дизайну блоків клапанів?

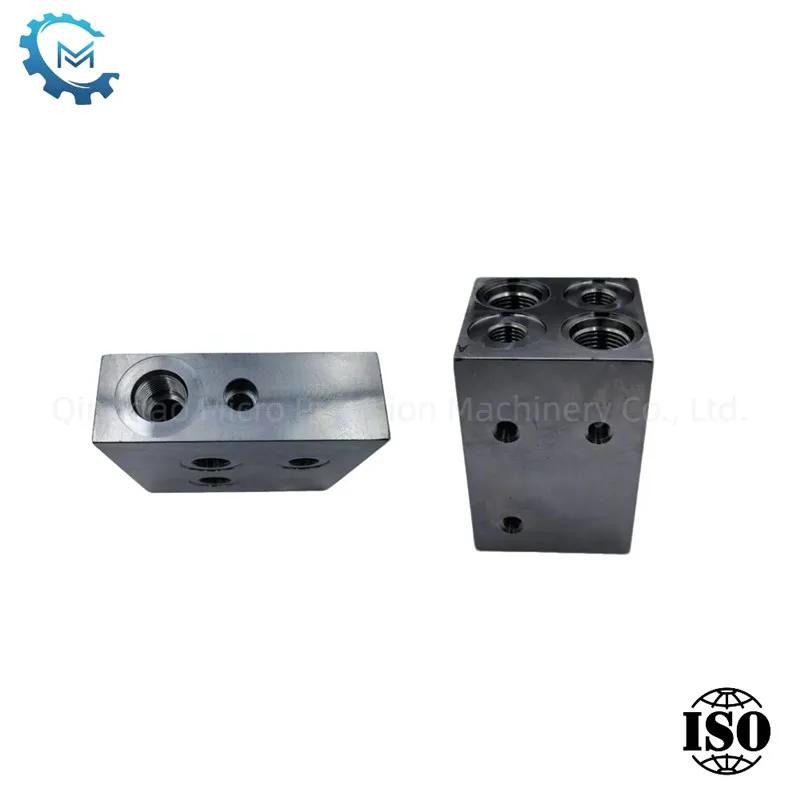

ДизайнБлоки гідравлічного клапанає складною та делікатною роботою, яка вимагає всебічного врахування функціональних вимог системи, структурної компоновки, технології обробки та інших аспектів. Далі наведені основні принципи, які потрібно дотримуватися у проектуванні гідравлічних блоків клапана, узагальненихQingdao Micro Precision Machinery Co., Ltd.на основі багаторічного досвіду.

1. Інтеграція системи та відповідність функцій

Перший принцип конструкції блоку клапана полягає в тому, що його нафтовий ланцюг повинен суворо відповідати вимогам схематичної схеми гідравлічної системи. Перш ніж проектувати, ми уточнимо, які нафтові схеми можуть бути інтегровані для досягнення спрощення та компактності системи. У той же час, кількість компонентів, що містяться на блоці клапана, повинна бути помірною, щоб уникнути надмірного обсягу блоку клапана через занадто багато компонентів.

2. Компонент та встановлення компонентів

Ми звертаємо увагу на деталі макета та встановлення гідравлічних компонентів. Мінімальний інтервал між компонентами повинен перевищувати 5 мм, щоб уникнути взаємних перешкод. У той же час, такі компоненти, як пілотний клапан клапана, що повертається, клапан тиску та датчик тиску, можуть бути належним чином розширені поза площиною встановлення блоку клапана, щоб зменшити загальний об'єм. Крім того, ядро ​​клапана завжди слід встановлювати в горизонтальному напрямку, щоб не впливати на його чутливість та експлуатаційну продуктивність завдяки власній вазі.

3. Конструкція каналів та оптимізація рідини

Конструкція каналублок клапанамає вирішальне значення. Конструкція каналу повинна бути максимально проста, уникаючи глибоких отворів та похилих отворів, щоб зменшити труднощі з обробкою та втрати стійкості до потоку. Ми рекомендуємо робочий темп потоку трубопроводу 8 м/с та швидкість потоку трубопроводу повернення 4м/с. Крім того, структура перетинаючих отворів повинна приймати Т-подібну структуру та уникати поперечної структури для полегшення депуляції та запобігання осадження забруднення.

4. Сила та надійність

Сила та надійність блоку клапана є ядром конструкції. Мінімальна товщина стінки між сліпими отворами повинна бути суворо перевіряти, щоб вони не порушувались через концентрацію напруги при високому тиску. Для чавунних блоків клапанів відстань між стінами двох сусідніх отворів повинна бути не менше 5 мм; Для підроблених сталевих клапанних блоків відстань отвору повинен бути не менше 3 мм. Крім того, особливу увагу слід приділяти конструкції фіксуючих отворів для гвинтів, щоб вони не стикалися з масляним каналом, щоб уникнути відмови витоку або клапана через занадто малу товщину стінок.

Висновок

ВQingdao Micro Precision Machinery Co., Ltd., ми завжди прагнемо надати клієнтам високопродуктивні та високопоставлені гідравлічні продукти блоку клапана за допомогою принципів наукового дизайну та суворого контролю якості. Ми вважаємо, що лише повністю розглянувши кожну деталь на етапі проектування, ми можемо досягти ефективної роботи та довгострокової стабільності системи в практичних додатках.
