Як вибрати блок клапана?

Зблок клапанає ключовим компонентом у гідравлічних системах та системах управління промисловою рідиною. Правильність його вибору безпосередньо пов'язана з ефективністю, надійністю та економією системи. Для підвищення ефективності роботи та зменшення витрат ми повинні навчитися правильно вибирати блок клапана.

1. Уточнити мету блоку клапана в обладнанні або пристрої

Визначте умови праці блоку клапана, властивості застосовного середовища, робочий тиск, робоча температура та метод роботи та управління. Перш ніж вибрати блок клапана, ми повинні спочатку зрозуміти наші вимоги до програми. Який діапазон температури та тиску рідини? Наскільки велика швидкість потоку? Це все, що ми повинні врахувати.

2. Виберіть тип потрібного блоку клапана

Відповідно до системних вимог, виберіть тип блоку правого клапана, наприклад, односторонній блок клапана, блок клапана з двома головами або багатоголівний блок клапана. Зазвичай типи блоків клапана в гідравлічних системах включають двосторонні блоки клапана картриджів, інтегровані блоки клапана тощо.

3. Конструкція та структурна оптимізація

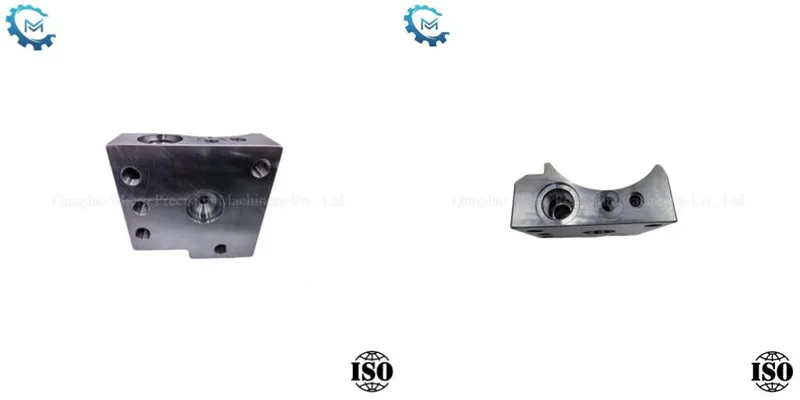

Зовнішній вигляд і розмір:блок клапанаЗазвичай є прямокутним гексахедроном, а також може бути круговим, враховуючи обмеження місця встановлення.

Конструкція каналу: Діаметр основного каналу слід визначати на основі швидкості потоку та швидкості потоку. Швидкість потоку каналу тиску не повинна перевищувати 8м/с, а швидкість потоку каналу, що повертається, не повинна перевищувати 4м/с.

Обробка та з'єднання: для зменшення втрати опору потоку основний канал може прийняти часткову конструкцію через отвір; Складні канали слід уникати якомога більше, щоб спростити обробку.

Також слід враховувати тип інтерфейсу та розмір блоку клапана, і він повинен відповідати інтерфейсу масляної труби, масляного насоса, приводу тощо. Наприклад, існує багато специфікацій загальних різьбових інтерфейсів, і з'єднання має бути щільним, щоб запобігти витоку.

4. Розглянемо вибір матеріалів

Вибір матеріалу блоку клапана залежить від властивостей рідини та умов робочого середовища. Поширені матеріали включають чавун, нержавіючу сталь, пластик тощо. Переконайтесь, що вибраний матеріал стійкий до корозії, стійкий до високотемпературних та стійких до зносу, щоб забезпечити надійність блоку клапана при тривалому використанні.

5. Метод встановлення

Встановлення типу пластини, встановлення укладання тощо. Якщо обладнання обмежене простором, воно може бути більш придатним для компактного блоку встановлення клапана.

6. Функціональні вимоги

Незалежно від того, чи це система, що використовується для різних функцій, таких як управління напрямком, контроль тиску або управління потоком, необхідно вибрати блок клапана з відповідною функцією.
