Керівництво серії MPMDS
Посібник з серії MPMDS в основному служить керівництвом і в основному використовується для керівних поршнів та поршневих кілець у гідравлічних циліндрах та пневматичних циліндрах, відіграючи підтримуючу та керівну роль.
Надіслати запит
Опис продукту
Керівне кільце, яке також називається опорним кільцем, - це частина, що використовується на поршня або поршневому стрижні гідравлічного циліндра або газового циліндра для підтримки руху поршня або поршня. Це може запобігти прямому контакту та тертя поршня або поршня з корпусом циліндра під час руху та захистити тіло циліндра, а поршневий або поршень від пошкодження. Загально використовуваний матеріал для направляючих кільця - поліоксиметилен (POM).
Характеристики поверхні канавки
|
Закінчити |
Rtmax (один) |
Великобританія (гм) |
|
SlidingSurface |
≤2,5 |
0,05 - 0,3 |
|
Паз |
≤10 |
≤1,6 |
|
Паз |
≤15 |
≤3 |

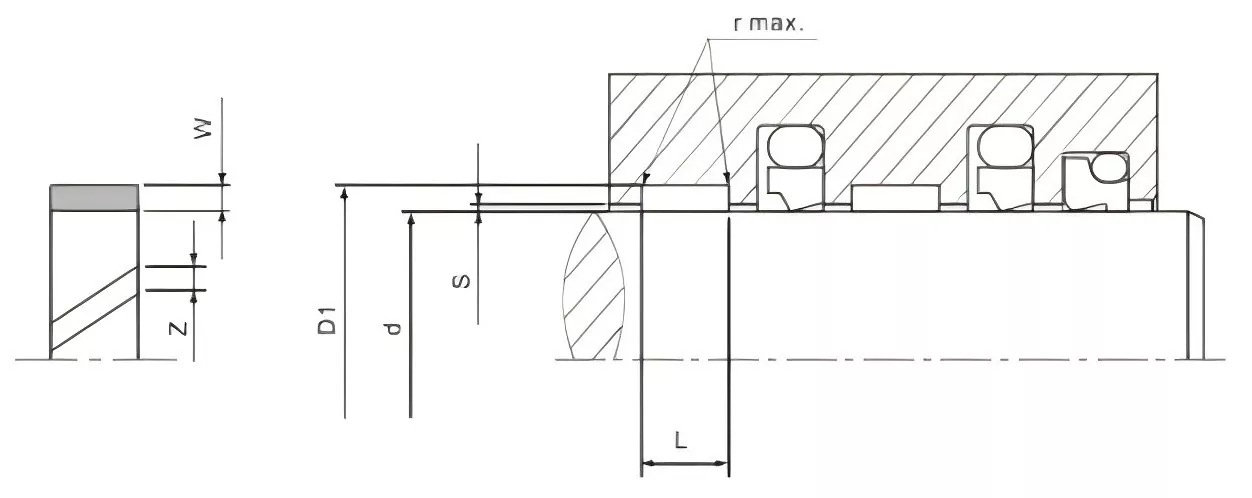

Специфікація
|
Діаметр стрижня |
Дна діаметр |
Ширина канавка |
Керуючись |
Керівний зазор кільця |
|
D F8/H9 |
D1 H8 |
L+0,2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-999,9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999,9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Обмежувати зазор s
|
Діаметр циліндра |
СМІН. |
Смакс. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Отримайте цитату зараз

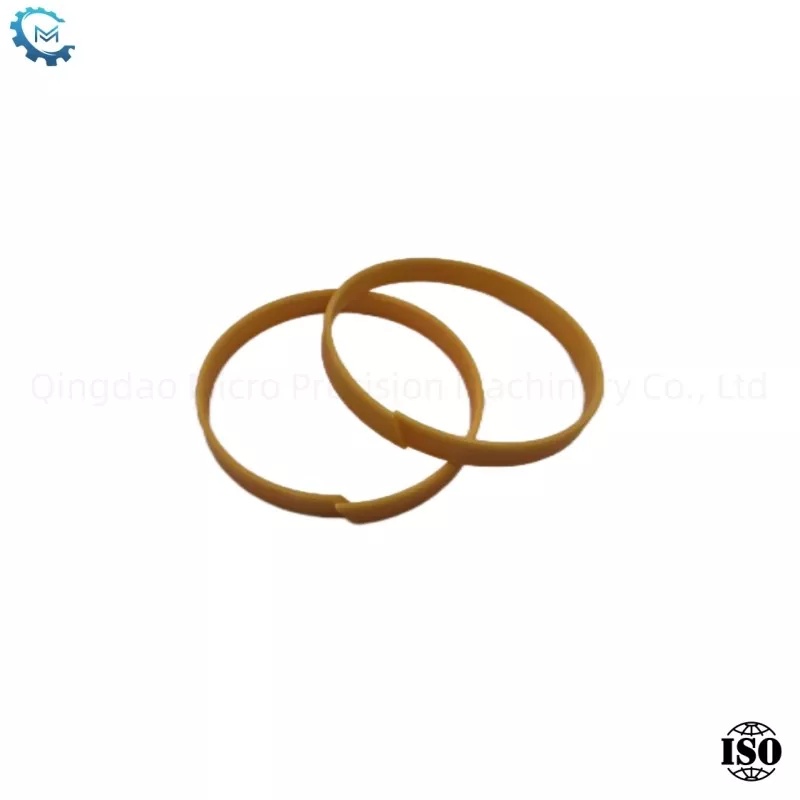

Наповнений PTFE
Особливості
Неметалічний направляючий ремінь для поршня
▶Матеріал
-Резистентне від одягу кільце-це бронзовий композит PTFE
▶Виконання
Неметалічний направляючий елемент для поршневого стрижня, також підходить для стандартної порожнини ISO10766.
-Метал/пластиковий матеріал, що запобігає "блокуючому" та "припадк" обмеженій вантажопідйомності (матеріал);
-Витове тертя, немає феномену-ковзання; підходить для сухих умов праці з поганим змащенням;
-Добра вібраційна демпфірування (радіальна вібрація);
-Може запустити можливі іноземні домішки;
-Вигається куточок кільця, що запобігає екструзії руху краю "екструзію" у напівкруглому куті порожнини.
> Умови праці
Лінійна швидкість: ≤15 м/с;
Навантажувальна здатність: ≤15 Н/мм2, при 20 ℃; <7,5 н/, при 80 ℃; <5n/мм2, при 120с. Максимальна робоча температура: -60 ° C ~+150 ° C (200 ° C).

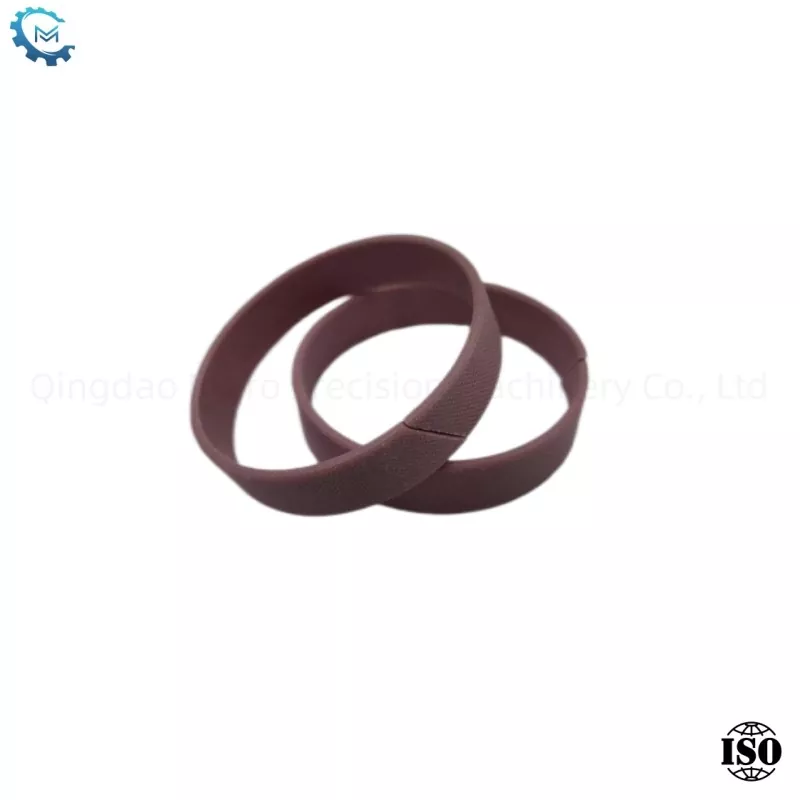

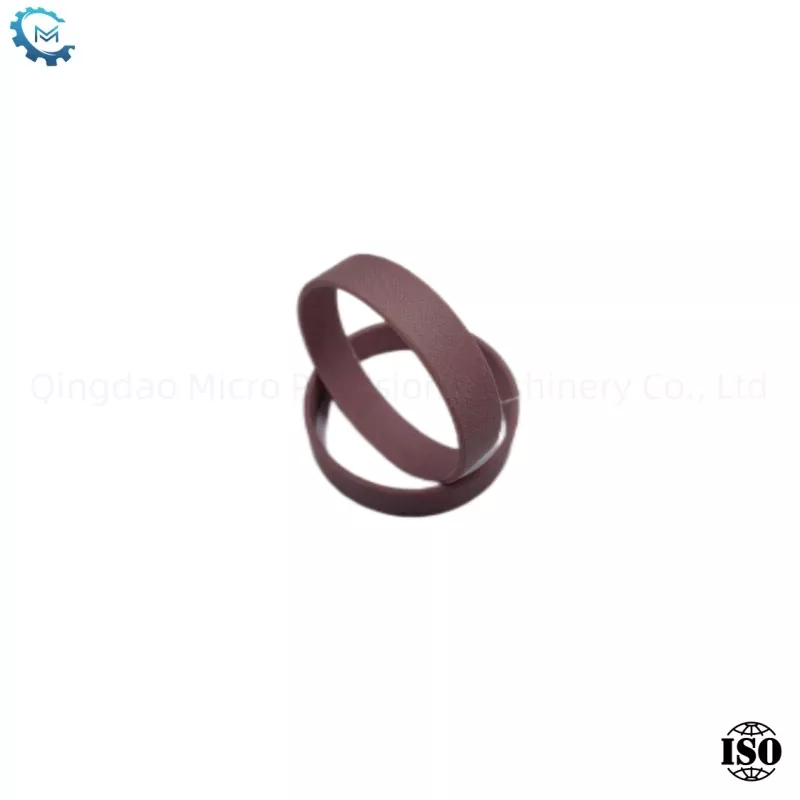

Фенольна тканина
▶Особливості
Неметалічний елемент направляючого для поршня.
▶Матеріал
-Резистентне від одягу кільце-це фенольна тканина
▶Виконання
Використовується як неметалічний направляючий елемент для поршневого стрижня, також підходить для стандартної порожнини IS010766.
-Метал/пластиковий матеріал, що запобігає "блокуючому" та "припадк" явищ;
-Висока здатність до навантаження, еластична перед досягненням крихкої робочої температури;
-Guide ring corner rounding prevents edge extrusion "extrusion" at the semi-circular corner of the cavity groove.
▶Умови праці
Швидкість лінії: <1 м/с
Навантажувальна здатність: <50n/мм2, нижче 120c максимальна робоча температура: -60 ℃ ~+120 ° C
